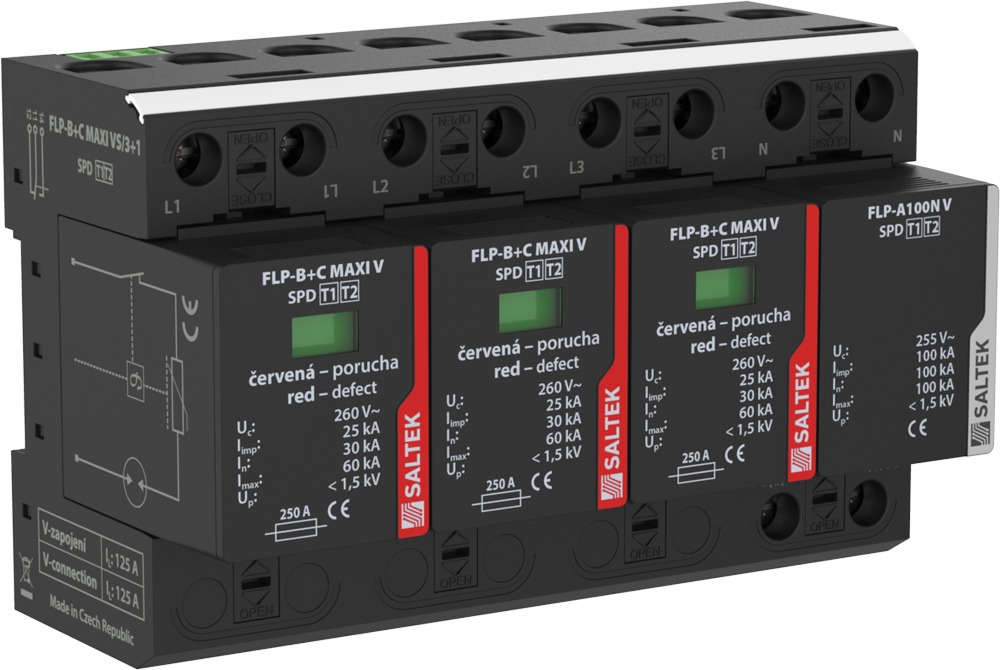

kombinovaný svodič bleskových proudů a přepětí, vhodné pro 3-fázový systém TT, instalace na vstupu do budovy, 100 kA (10/350), 100 kA (8/20), dálková signalizace poruchy
Technické parametry
Typ SPD T1,T2
Montáž lišta DIN 35 mm
Jmenovité napětí Un 230 V AC
Nejvyšší trvalé provozní napětí L-N Uc 260,00 V AC
Nejvyšší trvalé provozní napětí N-PE Uc 255,00 V AC
Jmenovitý zatěžovací proud pro "V" zapojení IL 125 A
Typ sítě TT
Maximální předjištění 250 A gL/gG
Maximální předjištění pro "V" zapojení 125 A gL/gG
Jmenovitý zkratový proud ISCCR 50,0 kA
Celkový výbojový proud (10/350 µs) ITotal(10/350) 100,00 kA
Impulsní výbojový proud (10/350 µs) L-N Iimp 25,00 kA
Impulsní výbojový proud (10/350 µs) N-PE Iimp 100,00 kA
Jmenovitý výbojový proud (8/20 µs) L-N In 30,00 kA
Jmenovitý výbojový proud (8/20 µs) N-PE In 100,00 kA
Maximální výbojový proud (8/20 µs) L-N Imax 60,00 kA
Maximální výbojový proud (8/20 µs) N-PE Imax 100,00 kA
Napěťová ochranná hladina mód L-N Up 1,50 kV
Napěťová ochranná hladina mód L-PE Up 2,20 kV
Napěťová ochranná hladina mód N-PE Up 1,50 kV
Reziduální napětí MOV při In URES 0,85 kV
Schopnost samostatně vypnout následný proud N-PE Ifi 0,1 kA
Doba odezvy L-N ta 100 ns
Doba odezvy N-PE ta 100 ns
TOV 5 s L-N 335 V
TOV charakteristika (TOV 5 s) výdržná
TOV 120 min L-N 440 V
TOV charakteristika (120 min) výdržná
TOV 200 ms N-PE 1 200 V
TOV charakteristika (TOV 200 ms) výdržná
Průřez připojovaných vodičů pevný (min) 2,50 mm2
Průřez připojovaných vodičů pevný (max) 50,00 mm2
Průřez připojovaných vodičů slaněný (min) 2,50 mm2
Průřez připojovaných vodičů slaněný (max) 35,00 mm2
Průřez připojovaných vodičů dálkové signalizace pevný (max) 1,5 mm2
Průřez připojovaných vodičů dálkové signalizace slaněný (max) 1,5 mm2
Signalizace poruchy L-N červené zbarvení indikačního pole
Signalizace poruchy N-PE ne
Dálková signalizace bezpotenciálový přepínací kontakt
Kontakty dálkové signalizace 250 V / 0,5 A AC, 250 V / 0,1 A DC
Stupeň krytí IP 20
Rozsah provozních teplot (min/max) -40 / 80 °C
Rozsah vlhkosti 5 - 95 %
Splňuje požadavky normy ČSN EN 61643-11 ed.2
Třída ETIM EC001457
Náhradní modul FLP-B+C MAXI V/0|FLP-A100N V/0
Celní nomenklatura 85363090
EAN 8595090535720
