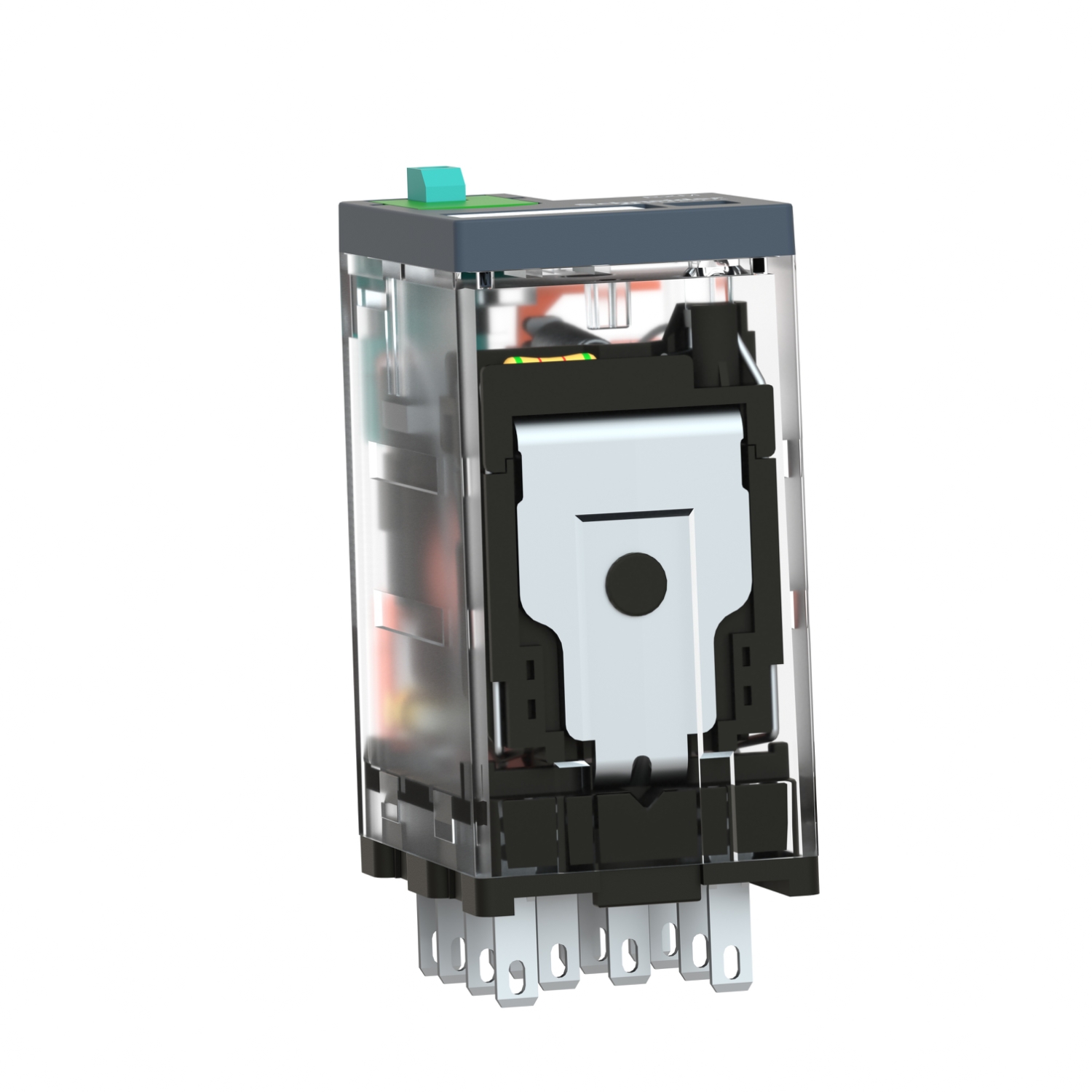

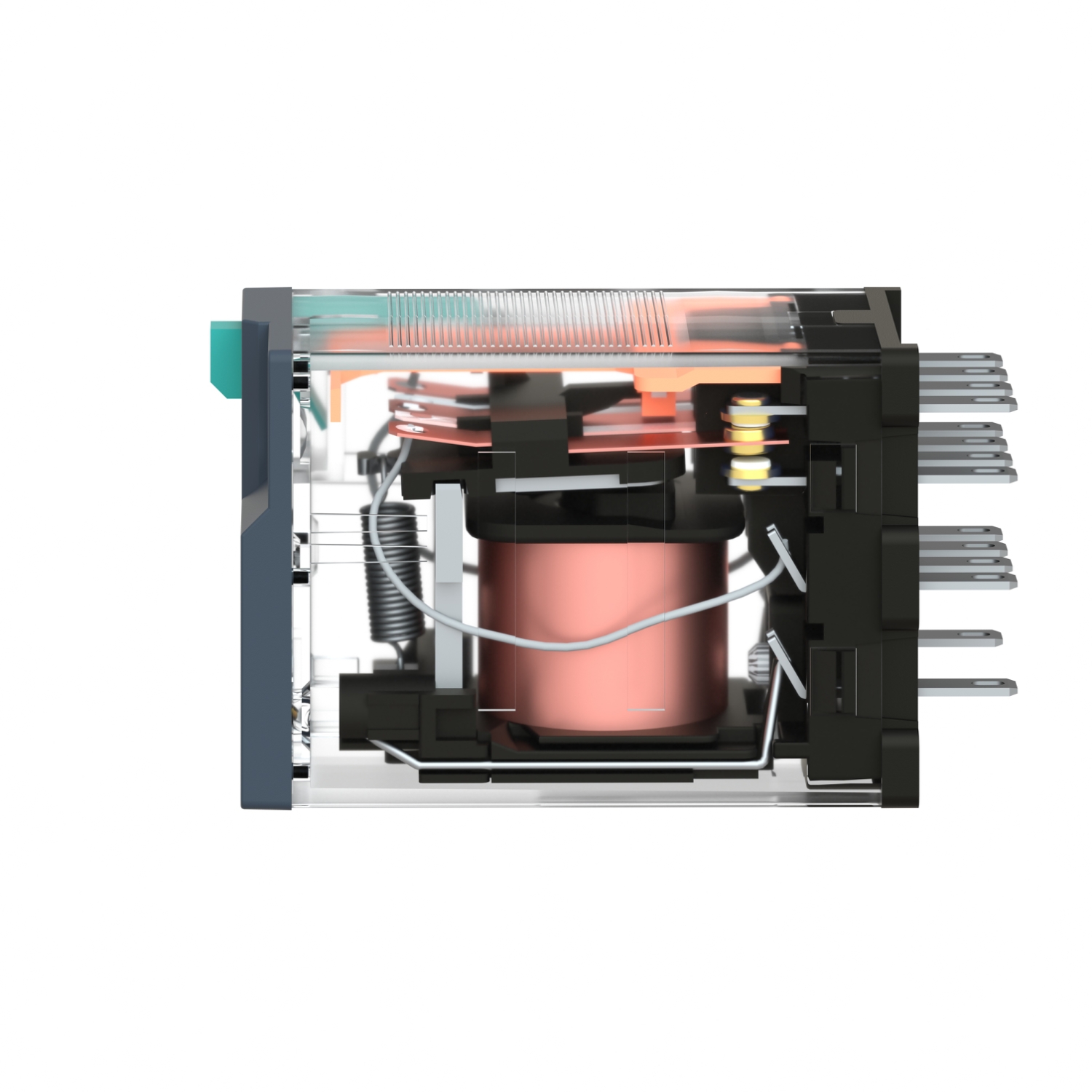

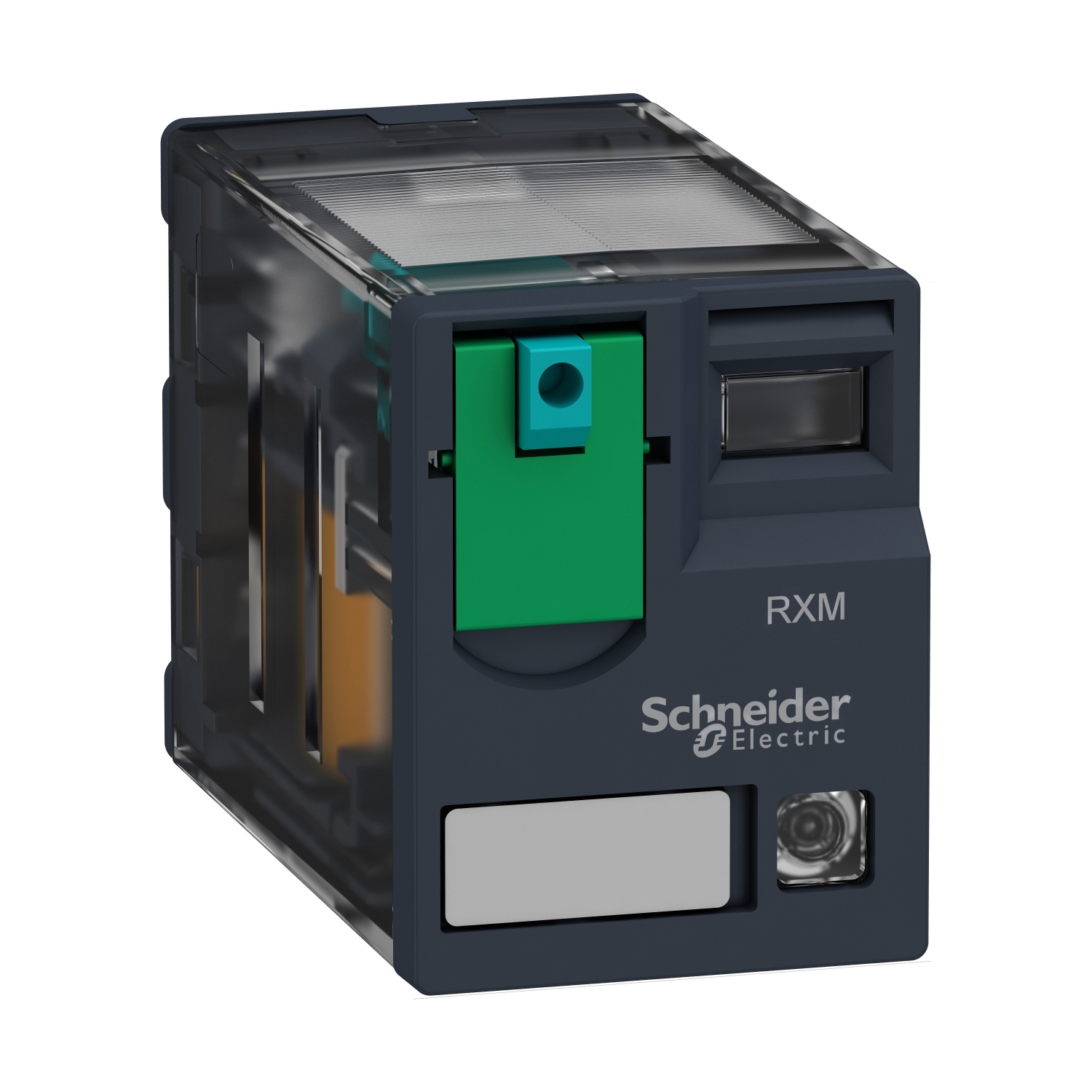

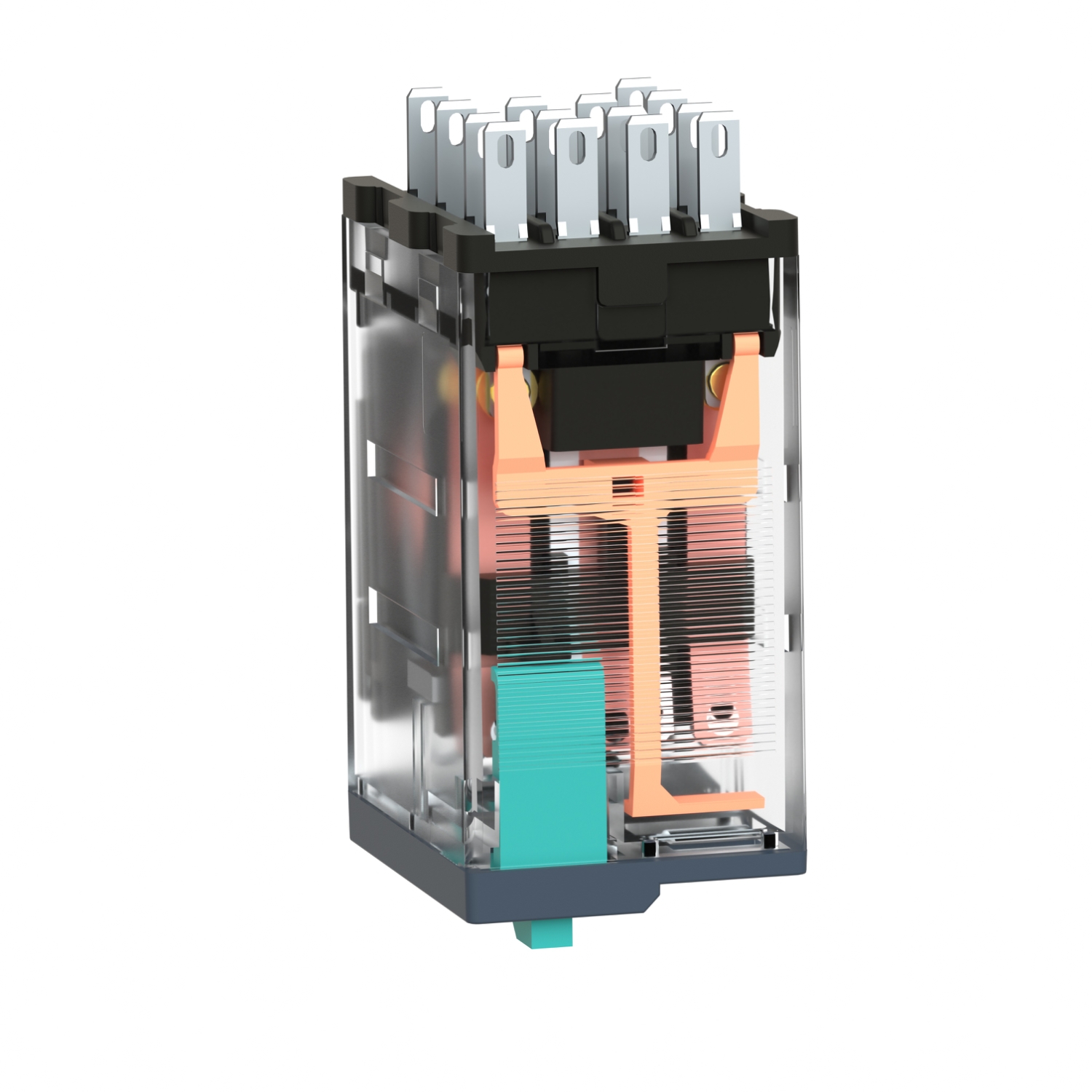

RXM4AB2BD Miniaturní 4P, 6 A, 24 V DC s LED

0,036 kg

Základní popis výrobková řada Harmony Electromechanical Relays název řady Miniaturní typ produktu nebo součásti Paticové relé označení přístroje RXM typ a složení kontaktu 4 Z/V [Uc] napětí ovládacího obvodu 24 V DC signalizace stavu LED Ano typ ovládání Uzamykatelné test. tlačítko koeficient využití 20 % Doplňky tvar pin Plochý [Ui] jmenovité izolační napětí 250 V podle IEC 300 V podle CSA 300 V podle UL [Uimp] jmenovité impulzní výdržné napětí 2,5 kV během 1,2/50 µs materiál kontaktu AgNi [Ie] jmenovitý pracovní proud 3 A při 28 V (DC) V podle IEC 3 A při 250 V (AC) V podle IEC 6 A při 28 V (DC) Z podle IEC 6 A při 250 V (AC) Z podle IEC 6 A při 277 V (AC) podle UL 8 A při 30 V (DC) podle UL trvalý výstupní proud 5 A maximální spínací napětí 250 V podle IEC resistive rated load 6 A při 250 V AC 6 A při 28 V DC maximální spínací výkon 1500 VA/168 W minimální spínací schopnost 170 mW při 10 mA, 17 V pracovní rozsah <= 1200 operací/hod. pod zatížením <= 18000 operací/hod. naprázdno mechanická životnost 10000000 cykly elektrická životnost 100000 cykly pro odporová zátěž average coil consumption 0,9 W prahová hodnota úbytku napětí >= 0,1 Uc operate time 20 ms release time 20 ms average coil resistance 650 Ω při 20 °C +/- 10 % rozsah jmenovitého pracovního napětí 19.2...26.4 V DC bezpečnostní data B10d = 100000 kategorie ochrany RT I testovací úrovně Úroveň A pracovní poloha Libovolná poloha CAD celková výška 82,8 mm CAD celková hloubka 80,35 mm hmotnost přístroje 0,037 kg představení přístroje Kompletní výrobek Prostředí dielektrická pevnost 1300 V AC mezi kontakty s mikro-odpojení izolace 2000 V AC mezi cívkou a kontaktem s základní izolace izolace 2000 V AC mezi póly s základní izolace izolace certifikace výrobků UL CSA GOST CE Lloyd's Normy EN/IEC 61810-1 UL 508 CSA C22.2 č. 14 teplota okolí pro uskladnění -40…85 °C teplota okolního vzduchu pro provoz -40…55 °C odolnost proti vibracím 3 gn, amplituda = +/- 1 mm (f = 10…150 Hz)5 cyklů v provozu 5 gn, amplituda = +/- 1 mm (f = 10…150 Hz)5 cyklů není v provozu stupeň krytí IP IP40 podle 3.5 kV odolnost proti otřesům 10 gn pro za provozu 30 gn pro mimo provoz stupeň znečištění 2 Jednotky balení Typ balení 1 PCE Počet jednotek v balení 1 1 Výška balení 1 2,0 cm Šířka balení 1 2,8 cm Délka balení 1 4,8 cm Hmotnost balení 1 36,0 g Typ balení 2 BB1 Počet jednotek v balení 2 10 Výška balení 2 3,0 cm Šířka balení 2 10,0 cm Délka balení 2 12,5 cm Hmotnost balení 2 400,0 g Typ balení 3 S02 Počet jednotek v balení 3 240 Výška balení 3 15,0 cm Šířka balení 3 30,0 cm Délka balení 3 40,0 cm Hmotnost balení 3 10,109 kg
