| řada |
TeSys |
| označení výrobku |

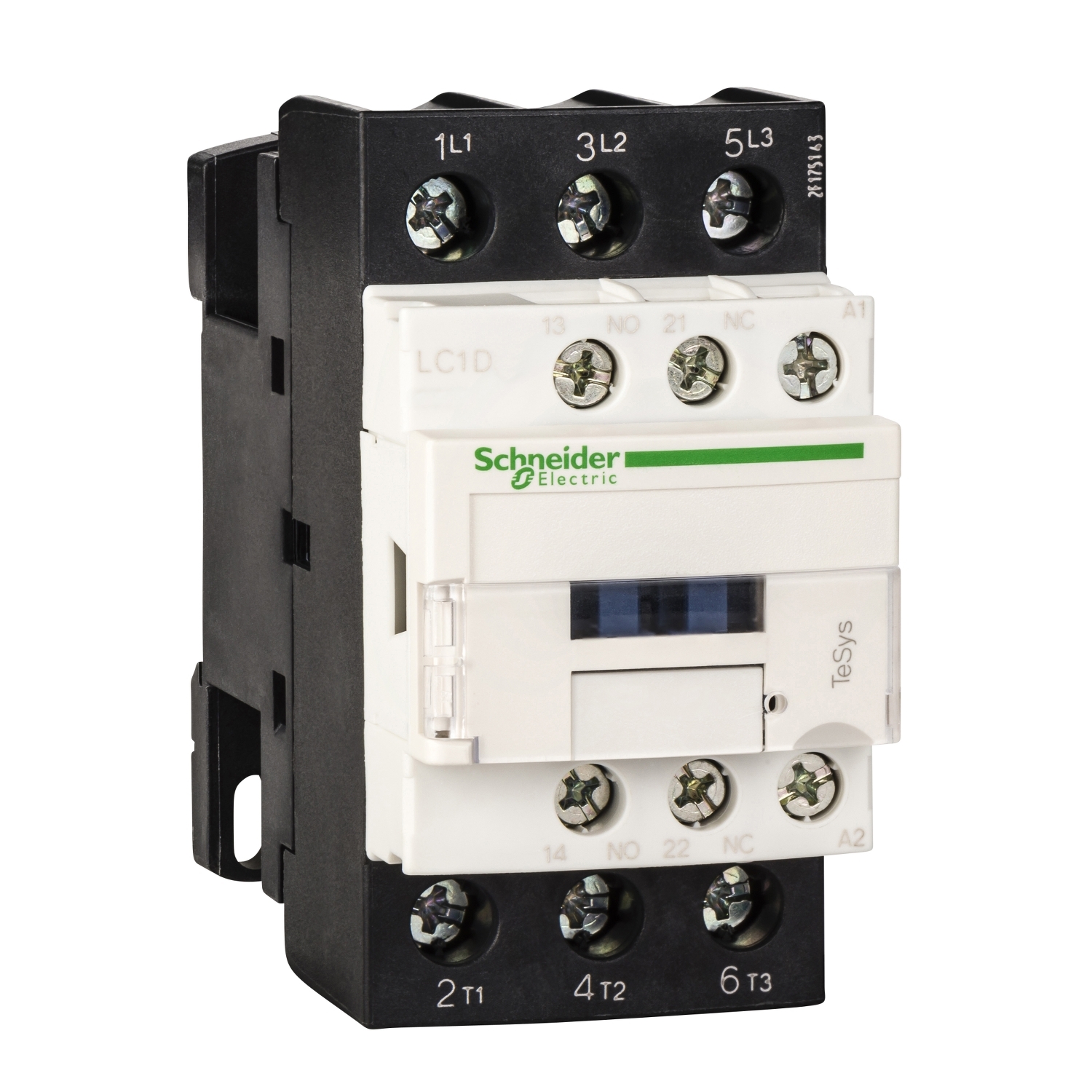

TeSys D |
| typ produktu nebo součásti |
Stykač |
| označení přístroje |
LC1D |
| použití stykače |
Odporová zátěž |
| Ovládání motoru |
| kategorie použití |
AC-3 |
| AC-4 |
| AC-1 |
| popis pólů |
3P |
| power pole contact composition |
3 Z |
| [Ue] jmenovité pracovní napětí |
Výkonový obvod: <= 690 V AC 25...400 Hz |
| Výkonový obvod: <= 300 V DC |
| [Ie] jmenovitý pracovní proud |
50 A 60 °C) při <= 440 V AC AC-1 pro výkonový obvod |
| 38 A 60 °C) při <= 440 V AC AC-3 pro výkonový obvod |
| typ ovládacího obvodu |
AC při 50/60 Hz |
| [Uc] napětí ovládacího obvodu |
230 V AC 50/60 Hz |
| Složení pomocného kontaktu |
1 Z + 1 V |
| [Uimp] jmenovité impulzní výdržné napětí |
6 kV podle IEC 60947 |
| kategorie přepětí |
III |
| Front cover |
Ano |
| upevnění |
Deska |
| Lišta |
