| Základní popis |
| řada |
TeSys |
| označení výrobku |

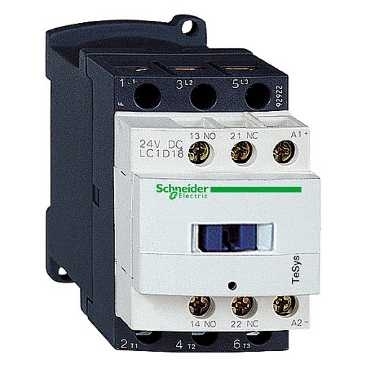

TeSys D |
| typ produktu nebo součásti |
Stykač |
| označení přístroje |
LC1D |
| použití stykače |
Ovládání motoru |
| Odporová zátěž |
| kategorie použití |
AC-3 |
| AC-1 |
| AC-4 |
| popis pólů |
3P |
| power pole contact composition |
3 Z |
| typ ovládacího obvodu |
AC při 50/60 Hz |
| [Uc] napětí ovládacího obvodu |
230 V AC 50/60 Hz |
| Složení pomocného kontaktu |
1 Z + 1 V |
| [Uimp] jmenovité impulzní výdržné napětí |
6 kV podle IEC 60947 |
| kategorie přepětí |
III |
| safety cover |
Ano |
| upevnění |
Lišta |
| Deska |
| |
|
| Prostředí |
| stupeň krytí IP |
IP20 čelní podle IEC 60529 |
| Použití ochrany |
TH podle IEC 60068-2-30 |
| stupeň znečištění |
3 |
| provozní teplota |
-5…60 °C |
| teplota okolí pro uskladnění |
-60…80 °C |
| dovolená teplota okolního vzduchu |
-40…70 °C při Uc |
| pracovní nadmořská výška |
3000 m ne |
| požární odolnost |
850 °C podle IEC 60695-2-1 |
| odolný proti působení plamene |
V1 podle UL 94 |
| výška |
77 mm |
| šířka |
45 mm |
| hloubka |
86 mm |
| hmotnost přístroje |
0,33 kg |
