řada TeSys

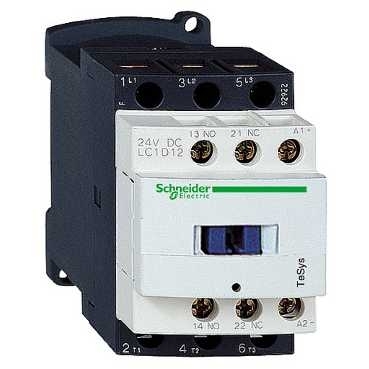

označení výrobku TeSys D
typ produktu nebo součásti Stykač
označení přístroje LC1D
použití stykače Odporová zátěž
Ovládání motoru
kategorie použití AC-3
AC-4
AC-1
popis pólů 3P
power pole contact composition 3 Z
[Ue] jmenovité pracovní napětí Výkonový obvod: <= 690 V AC 25...400 Hz
Výkonový obvod: <= 300 V DC
[Ie] jmenovitý pracovní proud 12 A 60 °C) při <= 440 V AC AC-1 pro výkonový obvod
12 A 60 °C) při <= 440 V AC AC-3 pro výkonový obvod
typ ovládacího obvodu AC při 50/60 Hz
[Uc] napětí ovládacího obvodu 230 V AC 50/60 Hz
Složení pomocného kontaktu 1 Z + 1 V
[Uimp] jmenovité impulzní výdržné napětí 6 kV podle IEC 60947
kategorie přepětí III
Front cover Ano
upevnění Deska
Lišta
