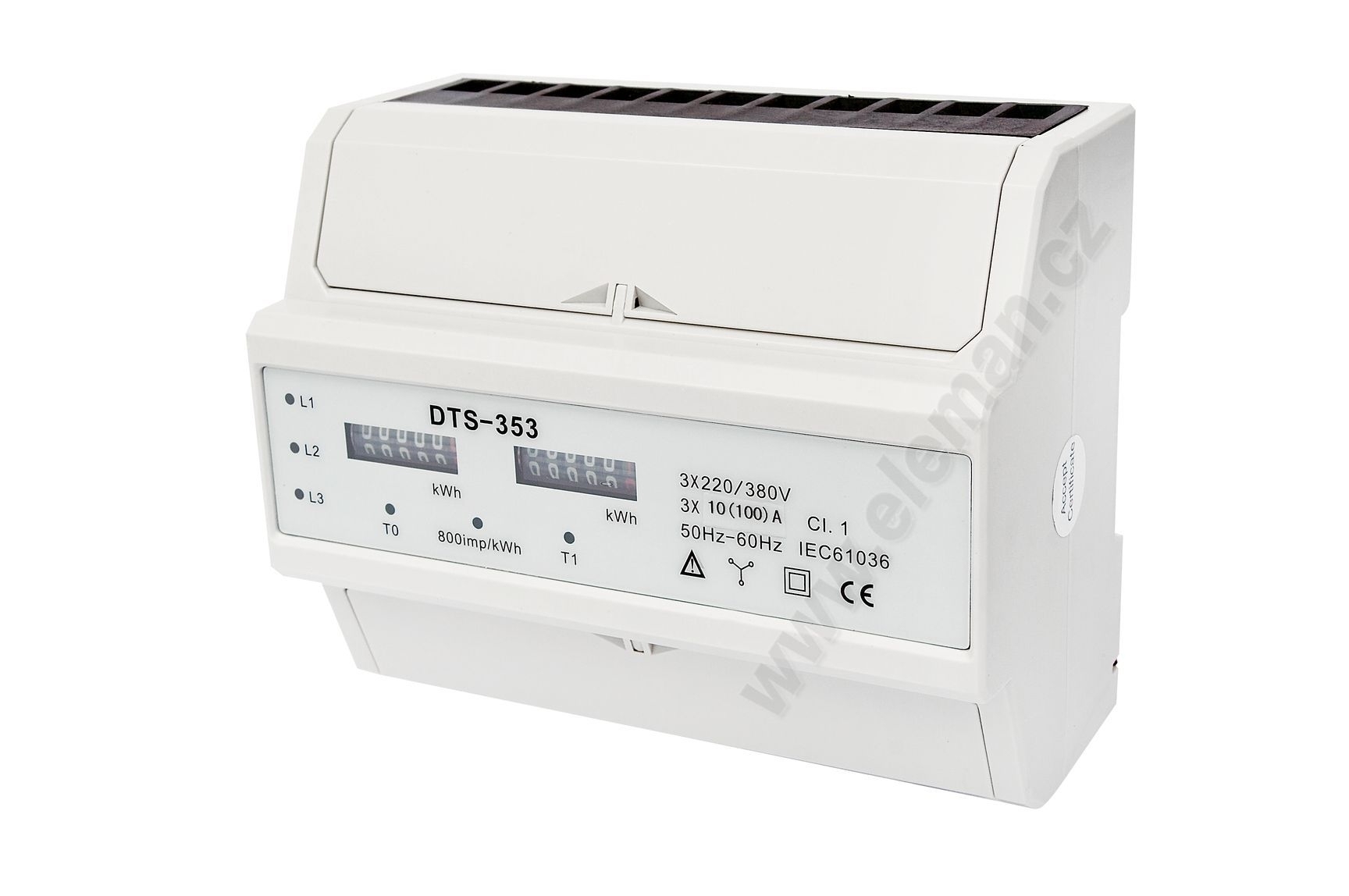

Eleman Elektroměr DTS 353-M 2 tarif 100A . mechanický

Kompletní specifikace

DTS-353-M 2 TAR 100A 7M

• Přímé měření 10-100A
• Třída přesnosti 1
• Mechanický číselník
• SO impulsní výstup
• Montáž na nosnou TS lištu (DIN)
• Šířka 122mm (7 modulů)
• Krytí IP20

Technické údaje

- Jmenovité napětí 3x230V /400V , +15% /- 20%

- Proudový rozsah 10(100)A

- Frekvence 50Hz

- Zkušební výstup LED – 800 imp./kWh

- Indikace odběru LED (A,B,C)

- Indikace aktivního tarifu LED(T1,T2)

- Zobrazení na displeji 5+1 (99999,99 kWh)

- Vnitřní spotřeba max. 0,2W ; max. 8VA

- Náběhový proud 0,4%lb

- Impulsní výstup – 800 imp./kWh

- Napětí 12-27V DC

- Proud 27mA

- Max. délka vodiče 20m

- Šířka pulsu 90ms

- Svorky číslo 9(+), 8(-)

- Maximální hodnoty

- Napětí 24 V DC

- Proud 30 mA

- Výběr jističe a vodiče :

pro jistič 10A spínací charakteristika B, min. průřez CU vodiče 1,5mm2,

pro jistič 16A spínací charakteristika B, min. průřez CU vodiče 2,5mm2

- Utahovací moment 2-5nM

- Max. relativní vlhkost průměrná 75%

- Krátkodobá maximální 95%

- Rozsah teplot prostředí – okolní teplota -20°C - +70°C
