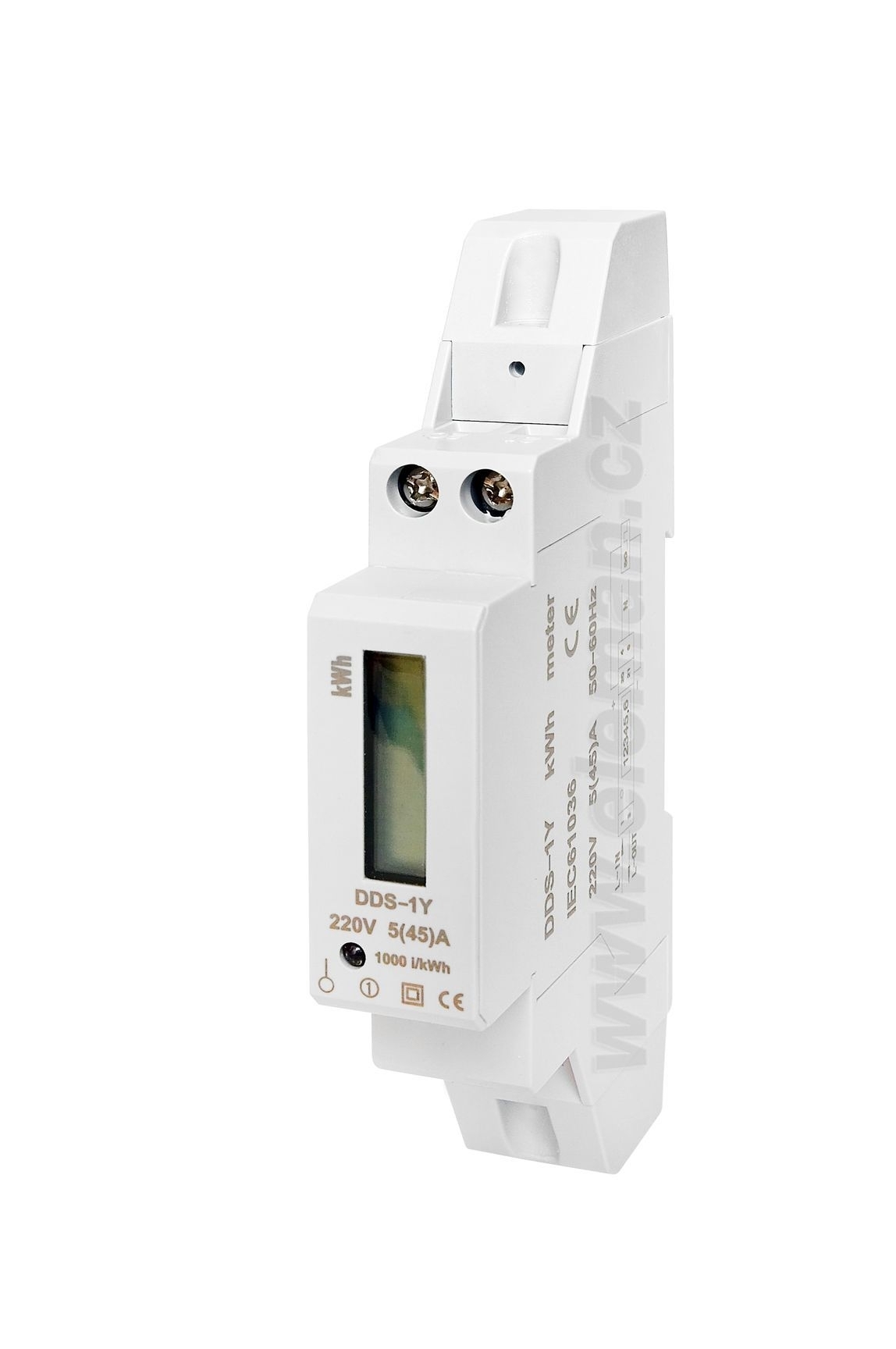

Eleman Elektroměr DDS-1Y-18L 1fázový 1tarif 45A digitální

Kompletní specifikace

DDS-1Y-18L 45A

• Přímé měření až do 45A
• Třída přesnosti 1
• LCD display
• SO impulsní výstup
• Montáž na nosnou TS lištu (DIN)
• Šířka 17,5mm (1 modul)

Technické údaje

- Jmenovité napětí 230V , +/- 30%

- Proudový rozsah do 45A (měří již od jednotek mA)

- Frekvence 50Hz

- Zkušební výstup LED – 1000 imp./kWh

- Zobrazení na displeji 5+1 (99999,9 kWh)

- Vnitřní spotřeba max. 0,4W ; max. 8VA

- Náběhový proud 0,4%lb

- Impulsní výstup – 1000 imp./kWh

- Napětí 12-27V DC

- Proud 27mA

- Max. délka vodiče 20m

- Šířka pulsu 90ms

- Svorky číslo 20(+), 21(-)

- Maximální hodnoty

- Napětí 60 V DC

- Proud 50 mA

- Výběr jističe a vodiče :

pro jistič 10A spínací charakteristika B, min. průřez CU vodiče 1,5mm2,

pro jistič 16A spínací charakteristika B, min. průřez CU vodiče 2,5mm2

- Utahovací moment 2-5nM

- Max. relativní vlhkost průměrná 75%

- Krátkodobá maximální 95%

- Rozsah teplot prostředí – okolní teplota -20°C - +70°C
